Coupleur séparateur batterie : le monter sur un utilitaire

Un coupleur séparateur recharge la batterie auxiliaire quand le moteur tourne et l'isole dès qu'il s'arrête. Sur une fourgonnette diesel récente, il marche mal : l'alternateur piloté descend sous sa tension de fermeture. Dans ce cas, le bon matériel est un chargeur DC-DC de 20 ou 30 A, et le montage tient en une journée.

À quoi sert un coupleur séparateur de batterie ?

À protéger la batterie de démarrage. Tout le reste en découle.

Dès que vous ajoutez du 12 V dans un utilitaire (frigo, convertisseur pour l'outillage, éclairage de soute), il faut une deuxième batterie. Sans séparation, le convertisseur oublié le vendredi soir vide aussi celle qui démarre le moteur, et le lundi matin la camionnette ne part pas.

Le coupleur séparateur est un relais commandé par la tension. Quand l'alternateur charge, la tension monte, le relais se ferme et la batterie auxiliaire se recharge. À l'arrêt, la tension retombe, le relais s'ouvre et chaque batterie vit sa vie. La fiche du Cyrix-ct 120 A de Victron donne les seuils : fermeture entre 13 et 13,8 V, ouverture entre 11 et 12,8 V sur un circuit 12 V, avec une détection de tendance qui évite les battements. Scheiber et CBE fonctionnent sur le même principe.

Simple, robuste, pas cher. Sur un utilitaire des années 2000, c'était la réponse évidente.

Coupleur ou chargeur DC-DC sur un utilitaire Euro 6 ?

Sur un utilitaire récent, le chargeur DC-DC, dans la grande majorité des cas. La raison n'est pas la norme Euro 6 en elle-même, c'est l'alternateur piloté (on dit aussi intelligent) qui l'accompagne souvent : pour gagner quelques grammes de CO₂, le calculateur moteur coupe ou réduit la charge dès que la batterie de démarrage est pleine. Victron écrit dans le manuel de l'Orion-Tr Smart non isolé (révision 06, novembre 2024) que ces alternateurs sortent une tension variable de 12,5 à 15 V. Or le coupleur ne se ferme qu'à partir de 13 V. Sur une bonne partie du trajet, il reste ouvert, et la batterie auxiliaire attend.

Le chargeur DC-DC fonctionne autrement. Il prend ce que l'alternateur lui donne, remonte la tension et applique une courbe de charge adaptée au type de batterie. Le CTEK D250SE accepte de 11,5 à 23 V en entrée et délivre jusqu'à 20 A, avec un régulateur solaire MPPT intégré. L'Orion-Tr Smart 12/12-30 de Victron délivre 30 A en continu à 40 °C, avec un rendement de 87 %. Par défaut, il est réglé sur « alternateur intelligent » : il démarre à 14 V, ou à 13,3 V maintenus deux minutes, et s'arrête sous 13,1 V pendant une minute.

Il y a une contrepartie. Un chargeur DC-DC de 30 A tire davantage que ses 30 A sur l'alternateur : 430 W en sortie à 25 °C, divisés par 0,87 de rendement, cela fait près de 500 W en entrée, soit environ 37 A sous 13,5 V. En hiver, phares et dégivrage compris, vérifiez que l'alternateur du véhicule encaisse.

Batterie lithium : le coupleur suffit-il ?

Non. Une batterie lithium fer phosphate accepte un courant énorme tant qu'elle n'est pas pleine, et un coupleur ne limite rien : il raccorde, c'est tout. L'alternateur débite alors à fond, longtemps, ce pour quoi il n'est pas prévu.

Le chargeur DC-DC plafonne le courant et adapte la tension de fin de charge (14,2 V en mode LiFePO4 sur le CTEK). Victron propose aussi le Cyrix-Li, un coupleur commandé par le BMS de la batterie lithium, et non plus par la seule tension.

Combien de temps pour recharger la batterie auxiliaire en roulant ?

Plus longtemps qu'on ne le croit. Le calcul ci-dessous divise l'énergie à rendre par le courant du chargeur. Il ne compte que la phase principale de charge, à courant constant : la fin de charge, plus lente, s'ajoute (Victron la fixe par défaut à deux heures pour le lithium).

La dernière ligne est un calcul maison. Quatre batteries de 18 V et 5 Ah représentent 360 Wh ; en comptant 15 % de pertes entre le convertisseur et le chargeur d'outillage, hypothèse prudente, on tire environ 424 Wh de la batterie auxiliaire, soit 33 Ah sous 12,8 V.

Ramené à une journée d'artisan, le constat est net. Un plombier qui fait une heure et demie de route entre ses chantiers récupère environ 30 Ah avec un chargeur de 20 A, de quoi recharger trois batteries d'outillage, pas un frigo qui tourne de 7 h à 18 h. Quand j'ai équipé des fourgonnettes de livraison réfrigérées, c'est exactement là que les premiers montages ont échoué : chargeur sous-dimensionné, batterie à plat le jeudi.

Le matériel du montage, calibre par calibre

Aucun prix belge daté n'a pu être relevé sur une fiche officielle pour ces produits : demandez un devis à l'aménageur ou comparez au comptoir. La TVA du matériel suit le régime de déduction de la camionnette, détaillé dans notre dossier sur le coût réel d'un utilitaire.

Cinq erreurs reviennent sur les montages que j'ai vus passer à l'atelier :

• un fusible posé au milieu du câble au lieu de l'être au ras de la batterie, ce qui laisse le tronçon le plus exposé sans protection ;
• un câble de 6 mm² « parce que ça passait mieux », qui chauffe et fait chuter la tension ;
• une masse reprise sur un boulon de carrosserie peint ;
• une batterie AGM posée à plat dans un bac sans sangle ;
• un chargeur réglé en profil plomb sur une batterie lithium, ou l'inverse.

Comment monter un chargeur ou un coupleur sur deux batteries ?

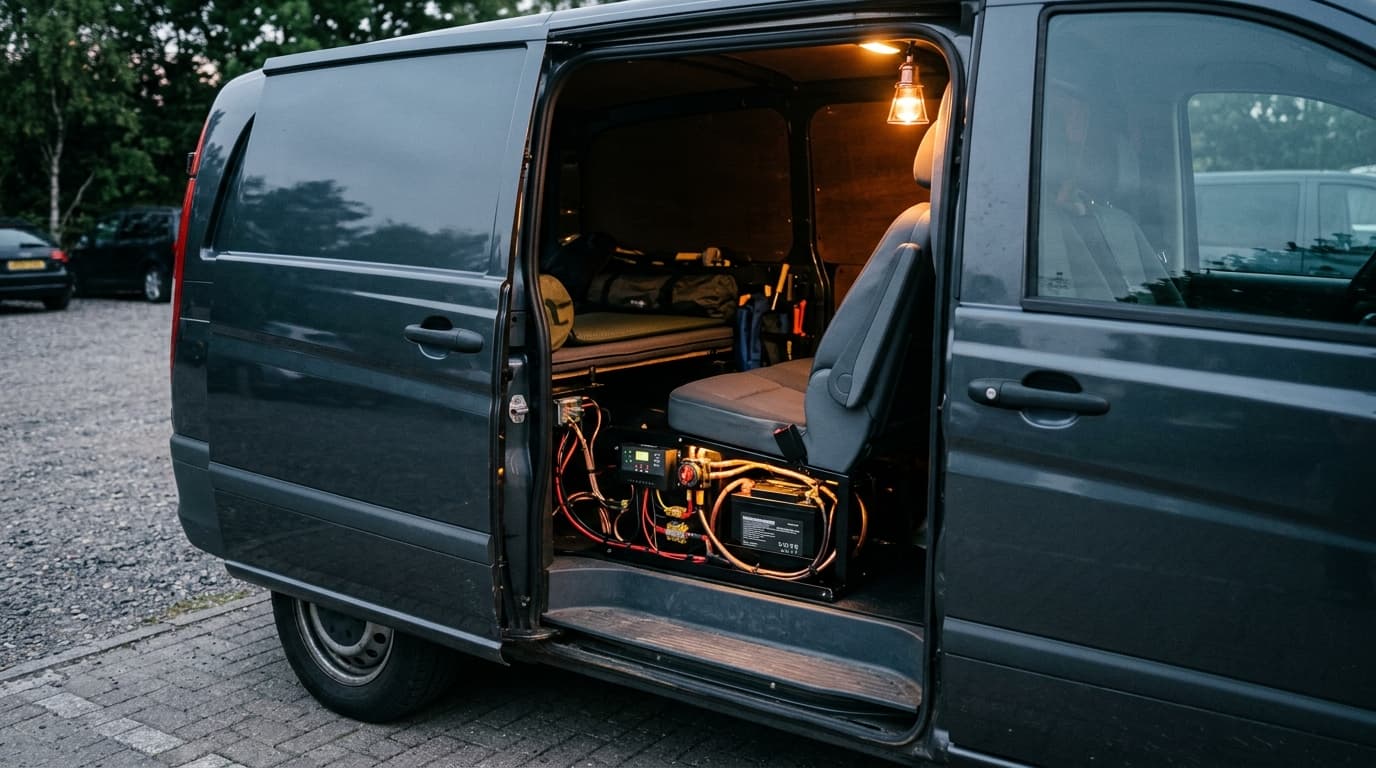

Comptez une journée pour une première installation sur une fourgonnette, batterie auxiliaire sous le siège passager ou derrière la cloison. Matériel : multimètre, pince à sertir pour cosses tubulaires, gaine thermorétractable, passe-fils caoutchouc, colliers.

1. Débranchez la borne négative de la batterie de démarrage. Si un boîtier électronique est clipsé sur cette borne (le capteur de batterie), laissez-le en place : c'est lui qui renseigne l'alternateur piloté.
2. Fixez la batterie auxiliaire sur une platine boulonnée, dans un bac ou avec une sangle, jamais posée libre. Une batterie AGM de 100 Ah pèse autour de 30 kg, et elle devient un projectile si elle se détache en freinage.
3. Fixez le chargeur ou le coupleur au plus près de la batterie auxiliaire, sur une surface ventilée et sèche.
4. Tirez le câble positif depuis la batterie de démarrage, avec un fusible au plus près de chaque batterie, et un passe-fils à chaque traversée de tôle.
5. Reprenez les masses sur un point de masse d'origine ou directement au négatif, jamais sur de la tôle peinte.
6. Réglez le profil de charge (plomb, AGM ou LiFePO4) et, sur un chargeur Victron, laissez le mode « alternateur intelligent ».
7. Contrôlez : moteur tournant, la tension doit monter aux bornes de la batterie auxiliaire ; moteur coupé, elle doit se déconnecter dans les délais annoncés (une minute sur l'Orion).

Le contrôle technique regarde la fixation et le câblage

La grille européenne de la directive 2014/45, appliquée par les centres de contrôle technique à Bruxelles, en Wallonie et en Flandre, comporte deux points qui touchent votre montage : le câblage électrique basse tension (point 4.11) et les batteries (point 4.13). Le contrôleur regarde que chaque batterie est solidement fixée et ne fuit pas, que les câbles sont attachés, isolés, et ne frottent ni sur une arête ni sur une pièce chaude. Rien de spécifique à l'une des trois Régions. Pour le reste de l'examen d'un utilitaire, voyez notre guide du contrôle technique.

Une batterie auxiliaire ne change pas non plus la catégorie du véhicule. Un aménagement en couchage, si : là, on entre dans la transformation en camping-car et dans les démarches à la DIV.

Faut-il vraiment une batterie auxiliaire ?

Souvent, non. Un artisan dont la fourgonnette dort au dépôt et qui recharge trois batteries d'outillage par jour s'en sort avec un chargeur secteur à l'atelier. La batterie auxiliaire et son chargeur DC-DC se justifient quand vous rechargez sur chantier sans prise, quand un frigo de livraison tourne toute la journée, ou quand le fourgon devient un van. Pour le véhicule lui-même, voyez notre classement des fourgonnettes.

Sources : Victron Energy, manuel du chargeur Orion-Tr Smart CC-CC non isolé, révision 06 de novembre 2024 (courant, rendement, seuils de détection du moteur, sections de câble, fusible) ; Victron Energy, fiche technique Cyrix-ct 12/24 V 120 A et 230 A (seuils de fermeture et d'ouverture) ; CTEK, page produit D250SE (tension d'entrée, courant, profils de batterie, dimensions) ; directive 2014/45/UE relative au contrôle technique périodique, annexe I, points 4.11 et 4.13. Pages consultées le 26 octobre 2026. Les temps de recharge et le bilan des batteries d'outillage sont des calculs, pas des mesures : la réalité dépend de la température, de l'état de la batterie et de l'alternateur.
